压力传感器工作原理

时间:2023-06-04 18:08:38 家居 我要投稿

  压力传感器的工作原理是将外界施加在感应元件上的压力转换为电信号输出。

  压力传感器工作原理1

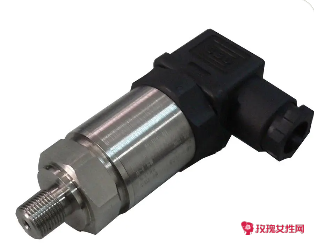

  压力传感器工作原理

  1 、应变片压力传感器原理

  力学传感器的种类繁多,如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。

  电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上

  当基体受力发生应力变化时,电阻应变片也一起产生形变,使应变片的'阻值发生改变,从而使加在电阻上的电压发生变化。一般这种应变片都组成应变电桥,并通过后续的仪表放大器进行放大,再传输给处理电路(通常是A/D 转换和CPU )显示或执行机构。

  2 、陶瓷压力传感器原理

  陶瓷压力传感器 压力直接作用在陶瓷膜片的前表面,使膜片产生微小的形变,厚膜电阻印刷在陶瓷膜片的背面,连接成一个惠斯通电桥(闭桥),由于压敏电阻的压阻效应,使电桥产生一个与压力成正比的电压信号。


  3 、扩散硅压力传感器原理

  工作原理:被测介质的压力直接作用于传感器的膜片上(不锈钢或陶瓷),使膜片产生与介质压力成正比的微位移,使传感器的电阻值发生变化, 用电子线路检测这一变化,并转换输出一个对应于这一压力的标准测量信号。

  4 、蓝宝石压力传感器

  利用应变电阻式工作原理,采用硅- 蓝宝石作为半导体敏感元件,具有良好的计量特性。

  5 、压电压力传感器原理

  压电传感器中主要使用的压电材料包括有石英、酒石酸钾钠和磷酸二氢胺。其中石英(二氧化硅)是一种天然晶体,压电效应就是在这种晶体中发现的,在一定的温度范围之内,压电性质一直存在

  但温度超过这个范围之后,压电性质完全消失(这个高温就是所谓的 “居里点”)。由于随着应力的变化电场变化微小(也就说压电系数比较低),所以石英逐渐被其他的压电晶体所替代。

  压力传感器工作原理2

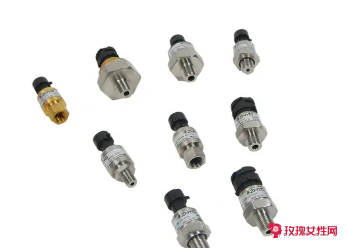

  压力传感器通常由压力敏感元件和信号处理单元组成,按不同测试压力类型,压力传感器可以分为表压传感器、差压传感器和绝压传感器。若根据结构与原理不同来划分,可分为:压阻式、压电式、电容式、应变式、振频式、光电式、超声式压力传感器等。

  压力传感器的应用:

  1、在液压系统中的应用:压力传感器在液压系统中主要是来完成力的闭环控制。当控制阀芯突然移动时,在极短的时间内会形成几倍于系统工作压力的尖峰压力。


  2、在注塑模具中的.应用:压力传感器可被安装在注塑机的喷嘴、热流道系统、冷流道系统和模具的模腔内,它能够测量出塑料在注模、充模、保压和冷却过程中从注塑机的喷嘴到模腔之间处的塑料压励。

  压力传感器工作原理3

  无论你是驾驶汽车还是飞机,压力检测都是日常生活的重要部分,与此同时,由于压力是对于参照值而计量,因此不同的基准,压力值也是变化的,正压和负压的过压检测反映的是测量压力与相应的大气压的差值,因此大部分的检测装置与大气压必须通过某种方式连通,压力类型包括相对压力,过压以表压三种类型以不同的标准来记录压力值。

  对于50 bar 以上的压力检测, 压力值是以当地大气压为基准的, 这也就是我们所了解的表压传感器。大气压的'变化对于高压检测来说并不影响它的检测精度。另外, 绝对压力是针对无压空间而言的, 也就是真空状态

  实际上, 你如果去掉传感器的大气压为基准, 将它气体密封, 所产生的真空等级对测量的精度起到决定性的影响, 例如, 绝压也用来预报天气情况, 在工业场合, 绝压检测主要应用于气体的压力和温度补偿。


  差压的过程压力检测即是以传感器另一侧参考压力为基准的,差压可实现容器液位, 流量以及泄漏的检测, 当采用差压去完成流量检测, 你必须了解差压值与流体的流速也就是流量是成一定比例的。有时候,差压与管道中的临界静压形成很小的对比。

  压力可通过各种测量元件进行检测,大部分压力传感器将测量出的压力转换为应变力,与电感式和电容式接近开关相比,压力值可频繁显示还可转换为模拟量输出信号,对于压力感应来说,测量值只受温度影响而不受密度,粘度以及化学属性的影响。

  总体上,有两种测量类型,直接与间接测量,直接测量是检测作用在物体表面的力,压力补偿,U型管和斜管压力计都是基于此原理进行测量的,所有的移动设备用在实验室场合

  只有一小部分医生使用水银柱来测量血压,尽管压力补偿通常被认为不稳定,不精确,但在一些理想的测试环境下仍做为主要标准,这些传感器已经完全脱离了工业应用。


  另外完全不同的测量原理就是间接测量,为产生与压力成比例的信号,这种传感器的输出主要取决于不同的介质作用,它将压力的变化转换成位移并显示,这种要求可以通过压力表实现。因此典型的机械式压力计依然在一些场合使用,但基于此种使用方式,机械式逐渐被电子式所代替。

  对于电子式的压力检测,制造商采取各种不同的技术将压力信号转换电子信号,其中最主要的技术是应变式,压电式,电容式

  电感式以及谐振式,产生的信号需要被放大以及线性化,电子式压力传感器最大优势是精度高,重复性高和对于高水平系统的灵活连接。

  图尔克产品组合

  图尔克为工控行业内的各种应用提供各种类型的产品和服务,除了用于检测气体和真空,体积小的PK系列压力传感器,图尔克还提供了基于压电陶瓷膜片原理,用于气体和液位检测的PS系列传感器

  这种传感器具备坚固的外壳,四位七段数字显示,输出方式可选开关量和模拟量;PC-M系列产品带压铸式外壳,四位七段数显和不锈钢过程连接,PT系列产品不锈钢外壳,二线制,模拟量输出,PC系列带压铸式外壳,4位7段数显,不锈钢过程连接

  PT系列不锈钢外壳,二线制,模拟量输出,PC系列开关点由客户要求定制,不同系列的传感器,测量精度在0.3-2%之间。

  图尔克用于液压系统的PS300系列压力传感器产品,压力量程-1.600bar,以高等级的过压保护为显著特点,高精度0.3%

  另外PS300为所有量程范围提供了三路输出信号,而且它不仅支持VDMA菜单结构而且符合I/Olink通信协议,金属密封圈用来保证可靠的过程连接。
